青青草原综合久久大伊人精品_精品在线视频_欧美日韩在线国产_人妻巨大乳HD免费看,日韩成人免费网站,男女粗暴进入动态图,久久综合狠狠综合狠狠

        橡膠工藝工作者都知道,模型橡膠制品是絕不會(huì)與其硫化模型一樣大的。成品在室溫下的尺寸與模型尺寸之差(以百分率表示)稱(chēng)之為對(duì)模型的收縮率。由于模型制品的尺寸往往要求非常嚴(yán)格,因而掌握收縮率對(duì)正確地進(jìn)行模型設(shè)計(jì)是相當(dāng)重要的。
        一方面,橡膠冷卻時(shí)收縮是必要的,因?yàn)槿绻鹉z和模型熱膨脹系數(shù)相同,就難以脫模。另一方面,由于橡膠的收縮,就難以制造公差嚴(yán)格的制品。下面就要談到,降低硫化溫度、增加膠料中填充劑的用量、采用適當(dāng)類(lèi)型的橡膠、填充劑和模型材料,均可降低收縮率。

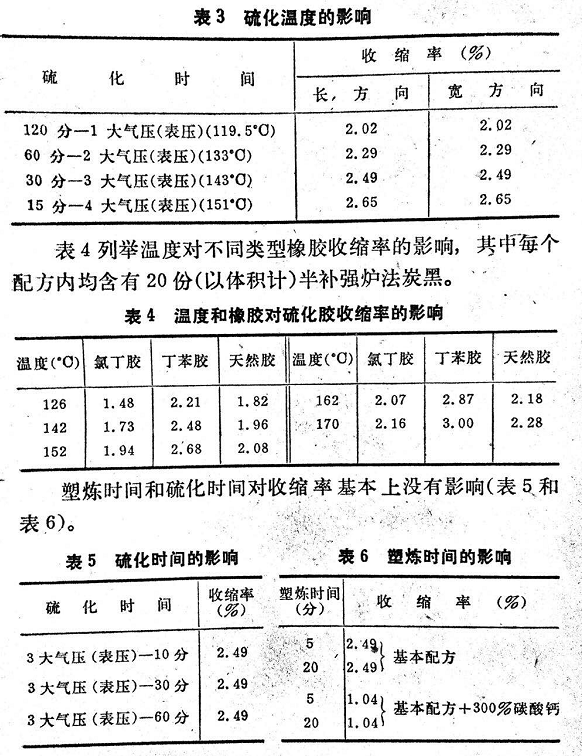

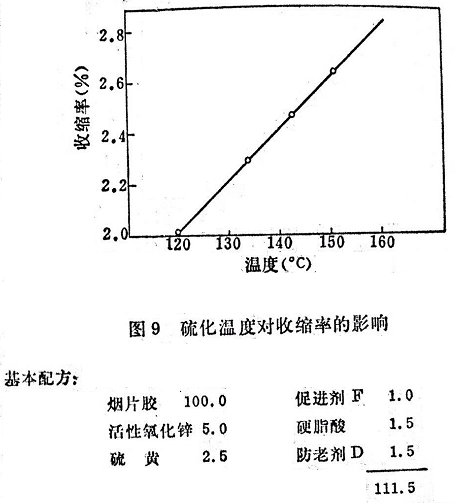

        收縮率主要取決于硫化膠和模型材料之間熱膨脹系數(shù)之差和硫化溫度。在硫化時(shí)完全充滿模型的橡膠制品,冷至室溫時(shí),它比模型收縮得多,因?yàn)樗臒崤蛎浵禂?shù)比模型大得多。因此,對(duì)模型尺寸的收縮量,取決于兩者熱膨脹系數(shù)之差和硫化溫度與室溫之差。計(jì)算收縮量的困難在于膠料不同時(shí)硫化膠的熱膨脹系數(shù)也不相同。但是,即使預(yù)先不作實(shí)驗(yàn),也可大體計(jì)算出收縮量。表3和圖9表明無(wú)填充劑天然膠膠料硫化溫度對(duì)其收縮率的影響(基本配方見(jiàn)圖9)。


        但是硅橡膠料與上述情況有所不同。硫化時(shí)間增加時(shí)，由于低分子成分的揮發(fā)而收縮率也有所增加。在所有硅橡膠中，以Sliopren SVA Batches 為基料的混煉膠收縮率最低（大約與天然膠相同），受硫化時(shí)間的影響也最小。

        除硫化溫度外，膠料中生膠含量對(duì)膨脹系數(shù)并因而對(duì)收縮率也有重大影響。一般地說(shuō)，含膠量越高，熱膨脹系數(shù)越大。詳細(xì)的試驗(yàn)還指出，諸如促進(jìn)劑、防老劑、增塑劑、樹(shù)脂、蠟、油膏、再生膠及硫黃等類(lèi)物質(zhì)也會(huì)影響膠料的熱膨脹系數(shù)，其作用與生膠類(lèi)同。所以計(jì)算收縮率時(shí)，也應(yīng)將其并入橡膠含量中。

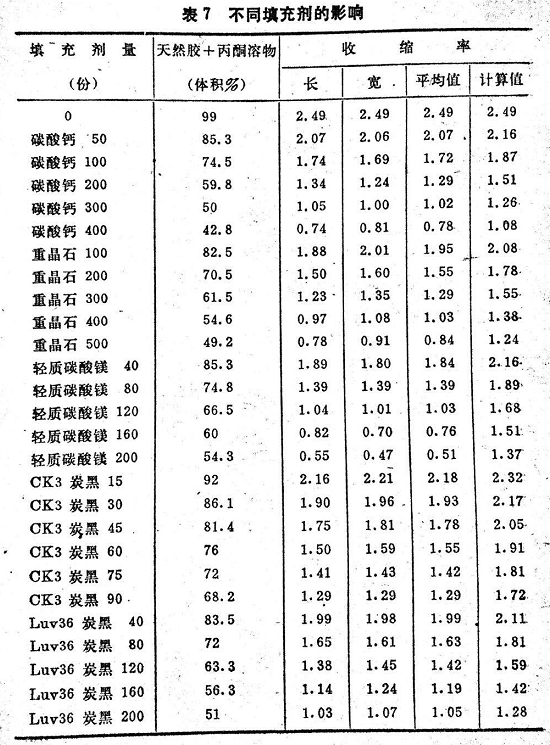

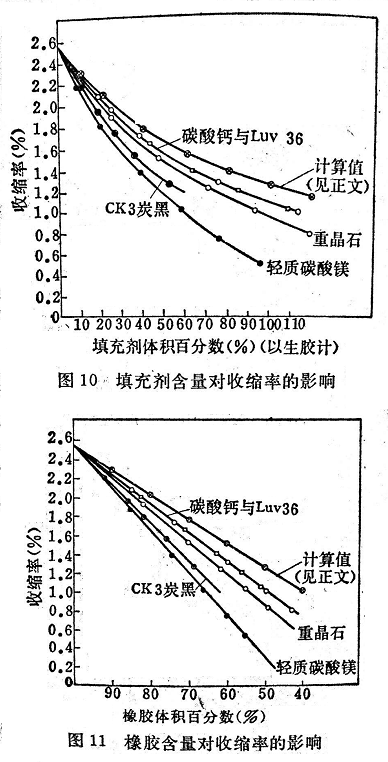

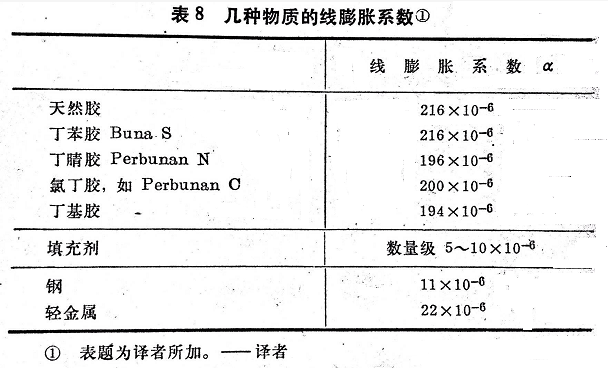

        填充劑對(duì)收縮率的影響比較復(fù)雜。曾發(fā)現(xiàn)，加入填充劑越多，則膠料收縮率越低。由于填充劑和模型材料的熱膨脹系數(shù)皆屬同一數(shù)量級(jí)（見(jiàn)表8），故填充劑的作用應(yīng)該說(shuō)主要是使膠料中的生膠含量降低。此外，還有其他難以用計(jì)算方法表示的影響，使實(shí)際收縮率比按生膠和填充劑的熱膨脹系數(shù)計(jì)算值小。表7和圖10及圖11所列許多填充劑的實(shí)驗(yàn)結(jié)果清楚地反映了這一事實(shí)。用基本膠料配方（配方見(jiàn)圖7）并加入相應(yīng)的填充劑作了相關(guān)的實(shí)驗(yàn)。混煉膠在3大氣壓（表壓）（143℃）下硫化。表中首先列出收縮率的實(shí)測(cè)值，最后一欄是含膠量變化時(shí)的計(jì)算值。在計(jì)算中假定填充劑和模型金屬的熱膨脹系數(shù)是相等的，因而填充劑對(duì)收縮性不起作用。圖10與圖11上面一條曲線也是以收縮率的同樣計(jì)算為根據(jù)的。

        這些結(jié)果表明，填充劑增加時(shí)收縮率下降不能只用填充劑的熱膨脹系數(shù)比生膠小來(lái)解釋。所以用橡膠含量計(jì)算收縮率并不能滿足實(shí)際要求，而同樣重要的是應(yīng)根據(jù)實(shí)驗(yàn)曲線加以修正。丁腈膠中加入酯類(lèi)增塑劑時(shí)更須作特別修正，因?yàn)橹炀S（Juve）和比錫（Beathy）曾發(fā)現(xiàn)，含這種增塑劑的膠料收縮率要比不加增塑劑的丁腈膠膠料大得多。
        由于橡膠和硫黃之間的反應(yīng)而產(chǎn)生的收縮與溫度無(wú)關(guān)，對(duì)收縮率影響也小。實(shí)驗(yàn)指出，含有常量硫黃之軟橡膠膠料這種收縮率小于0.1%。填充膠料因生膠含量低，其收縮更小，這種收縮在誤差范圍以?xún)?nèi)，通常可以不必考慮。
